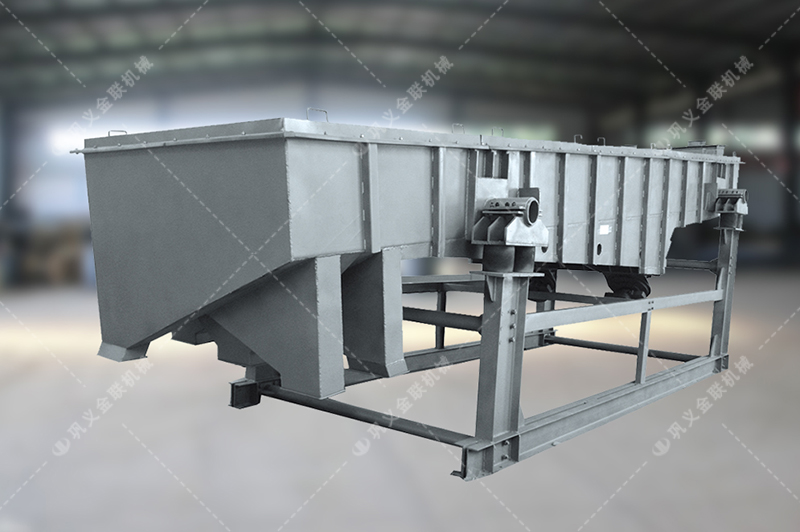

直线振动筛介绍
直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。
直线振动筛适用范围
直线振动筛亦可对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。
直线振动筛工作原理
直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。筛分目数400目,可筛分出7种不同粒度的物料。
直线振动筛特点
1、筛机设计,精巧和容易装配,一人即可操作筛机。
2、独和其他相关品牌厂商比较,具较大筛选面积和高产处理能力。。
3、独特之筛网结构设计,方便和快速更换筛网 (只需3到5分钟) ,此外此种设计允许使用各种筛网 (尼龙、特种龙、PP网)。
4、其母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,淤长时间 之生产过程可降低诸多成本。
直线振动筛型号参数
规格型号 |
筛面规格(mm) | 筛面层数 |
筛孔尺寸 |
进料粒度 |
处理量 |
电机功率 |
振动频率 |
外形尺寸(mm) |
ZSG1237 | 3700×1200 | 1 | 4-50 | ≤200 | 10-100 | 5.5×2 | 16 | 3800×2050×1920 |
2ZSG1237 | 3700×1200 | 2 | 4-50 | ≤200 | 10-100 | 5.5×2 | 16 | 3800×2050×2200 |
ZSG1443 | 4300×1400 | 1 | 4-50 | ≤200 | 10-150 | 5.5×2 | 16 | 4500×3040×2500 |
2ZSG1443 | 4300×1400 | 2 | 4-50 | ≤200 | 10-150 | 5.5×2 | 16 | 4500×3040×2700 |
3ZSG1443 | 4300×1400 | 3 | 4-50 | ≤200 | 10-150 | 5.5×2 | 16 | 4500×3040×2820 |
2ZSG1548 | 4800×1500 | 2 | 5-50 | ≤200 | 15-200 | 7.5×2 | 16 | 4800×3140×2814 |
3ZSG1548 | 4800×1500 | 3 | 5-50 | ≤200 | 15-200 | 7.5×2 | 16 | 4799×3140×3014 |
2ZSG1848 | 4800×1800 | 2 | 5-50 | ≤300 | 50-500 | 7.5×2 | 16 | 4799×3440×2814 |
3ZSG1848 | 4800×1800 | 3 | 5-50 | ≤300 | 50-500 | 7.5×2 | 16 | 4799×3440×3014 |
4ZSG1848 | 4800×1800 | 4 | 5-50 | ≤300 | 50-500 | 11×2 | 16 | 4799×3440×3503 |
2ZSG1860 | 6000×1800 | 2 | 5-150 | ≤300 | 80-600 | 11×2 | 16 | 6000×3440×3326 |

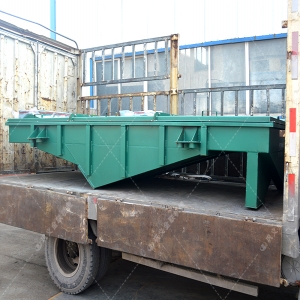

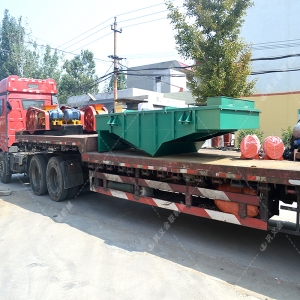

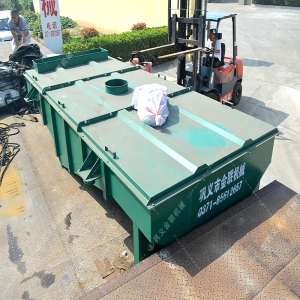

真实的发货图片实拍,如果您有直线振动筛的订购需求,想要了解直线振动筛价格/报价,请与我们联系或者在线留言,我们会与您联系。
