槽式给料机价格,槽式给料机厂家,往复式给料机结构图纸


槽式给料机介绍
       槽式给料机又称往复式或摆动式给料机,它是贮矿槽排料应用较早的一种给料设备。型式较多,其结构的共同点是均装有可控制料层高度的调节闸板;在输料槽下部为一前后移动的给料板。其不同点是给料板角度不一样,一般为沿卸料方向向下倾斜5度以及更大的倾角(小于物料的静堆积角)和角度为零的水平型等。给料板的动作有前后往复移动式,抖动式以及摆动式等。传动机构均为曲柄回转式。

槽式给料机适用范围
       适用于金属、非金属物料的短距离运输。槽式给料机广泛应用于冶金、化工、煤炭、矿山及水利水电工程等部门,将块状及颗粒状物料由贮料仓给料,送到各种不同的受料装置。

槽式给料机工作原理
       槽式给料机可以架设于地面,也可以吊装在矿仓卸料口上。槽底板作往复运动,其冲次为 20-60 次/min, 冲程为20-200mm。冲程可由驱动装置偏心轮进行适当调整,偏心距为冲程之半。据一些选矿厂生产实践,对于粘性矿石,偏心距不应小于 30mm 。槽式给料机的槽体宽度约为给料最大粒度的 2-2.5 倍。最大的槽式给料机,可满足小于 500mm 粒度铁矿石的给矿。最常选用的规格是 980*1240 槽式给料机,其给料粒度为 350-0mm ,适于作为 400*600 鄂式破碎机的给料设备。

槽式给料机特点
       槽式给料机可以架设于地面,也可以吊装在矿仓卸料口上。槽底板作往复运动,其冲次为 20-60 次/min, 冲程为20-200mm。冲程可由驱动装置偏心轮进行适当调整,偏心距为冲程之半。据一些选矿厂生产实践,对于粘性矿石,偏心距不应小于 30mm 。槽式给料机的槽体宽度约为给料最大粒度的 2-2.5 倍。最大的槽式给料机,可满足小于 500mm 粒度铁矿石的给矿 。最常选用的规格是 980*1240 槽式给料机,其给料粒度为 350-0mm ,适于作为 400*600 鄂式破碎机的给料设备。

槽式给料机型号参数

规格型号
摆动次数
最大给料粒度
(mm)
生产能力
(t/h)
功率
(kw)
Y90S-4 47 95 0-12 1.1
Y90L-6 53 100 0-20 2.2
Y112M-4 289 200 10-50 4
Y160M-6 237 350 30-90 7.5

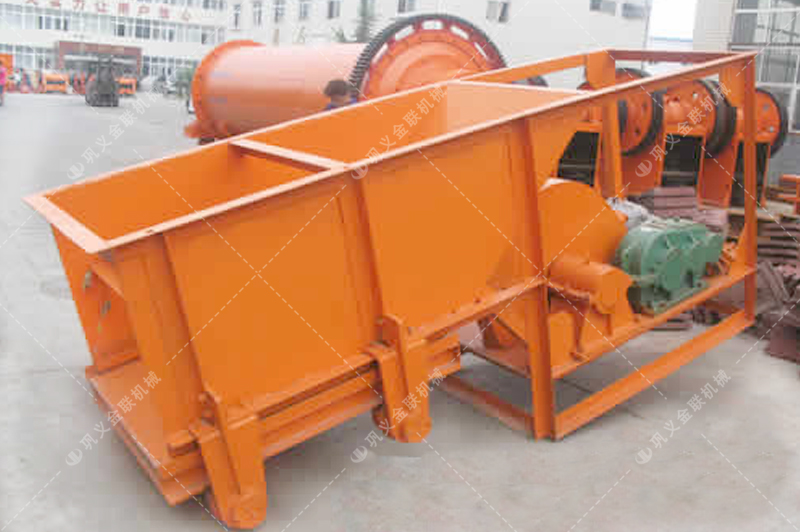

相关图片

真实的发货图片实拍,如果您有槽式给料机的订购需求,想要了解最新的槽式给料机价格/报价,请与我们联系或者在线留言,我们会第一时间与您联系。
